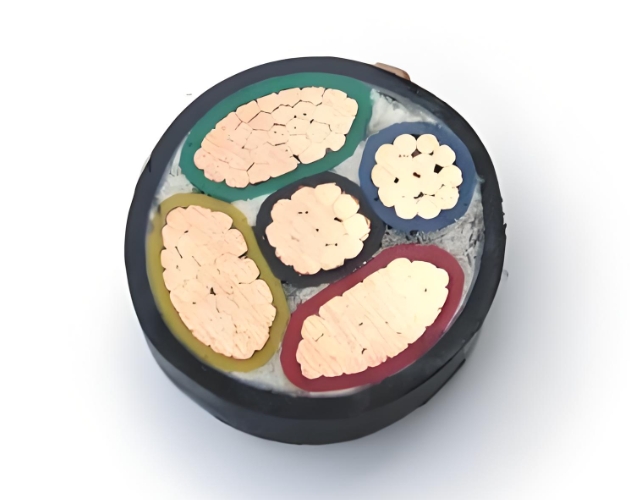

控制電纜的額定電壓請勿低于電路的動作電壓，此外，還滿足可能經歷的暫態電壓和工頻過電壓的要求，為了減少絕緣破壞、機械損傷或火災時的控制電纜的蔓延范圍，電流、電壓、直流電源、跳閘控制電路等需要提高可靠性的雙保護系統需要采用各自獨立的控制電纜，控制電纜工作后，同一電纜的不同芯線之間以及相鄰的平行電纜之間存在電氣干擾問題，電干擾的主要原因有以下：

　　外加電壓引起的鐵心間電容耦合引起的靜電干擾;電流引起的電磁感應噪聲，一般來說，如果附近有高壓大電流的噪聲源，則電干擾更嚴重，由于同一電纜的芯線間的距離很小，所以干擾程度遠遠大于相鄰平行鋪設的電纜，例如，在某高壓變電站的控制電路中，三相共用一根電纜時，就發生了這樣的事故，分相操作的脈沖誘發了其他相的晶閘管，導致了三相誤連，分離電纜后，沒有再次發生誤操作事故，另一個例子是電廠的計算機監控系統，由于模擬低電平信號線與變送器的電源線共用一根4芯電纜，因此會引起信號線內70V的干擾電壓，明顯影響低電平信號電路的正常工作，單位為毫伏。

　　防止或減輕電氣干擾的措施主要包括以下三個方面，

　　1、將控制電纜的一個備用芯線接地：實踐證明，將控制電纜的一個備用芯線接地時，干擾電壓的振幅可以降低到25%~50%，實施起來很簡單，但電纜成本增加不大，發生電氣干擾時，控制電纜不適合產生嚴重后果的電路。

　　2、弱電信號控制電路和強電信號控制電路;低電平信號和高電平信號環路;分相運行中，交流斷路器各相的弱電控制電路請勿使用相同的控制電纜，但是，在每對弱電線屬于不同的控制電纜的情況下，鋪設時可能呈環狀排列，在同種電源的電磁線的交聯下感應電位，其值可能會嚴重影響弱電線的低電平參數干擾，因此往返線共用一根控制電纜。

　　3、金屬屏蔽與屏蔽層的接地：金屬屏蔽是減少和防止電干擾的重要措施，如芯線完全屏蔽、部分屏蔽、雙重完全屏蔽等，控制電纜的金屬屏蔽類型應根據可能的電氣干擾的影響進行選擇，采取綜合的干擾抑制措施，滿足干擾和過電壓降低的要求，對抗干擾效果的要求越高，投資相應地就越大，一般用鋼絲帶護套和鋼絲編織屏蔽時，電纜價格會高出10%~20%左右。

　　由于高壓電路中的控制干擾信號很強，所以除非位于高壓配電裝置內，或者長時間接近高壓電纜并平行，否則可以選擇沒有金屬屏蔽的控制電纜，弱電信號控制電路中使用的控制電纜處于有干擾的環境中，沒有有效的干擾對策時，為了防止電氣干擾導致的低電平信號電路的誤動作和絕緣破壞，請使用帶金屬屏蔽的控制電纜，如果弱電線路的控制電纜能夠與電力電纜充分分離，或者鋪設在鋼管內，就可以將外部的電氣干擾降低到允許的限度。
